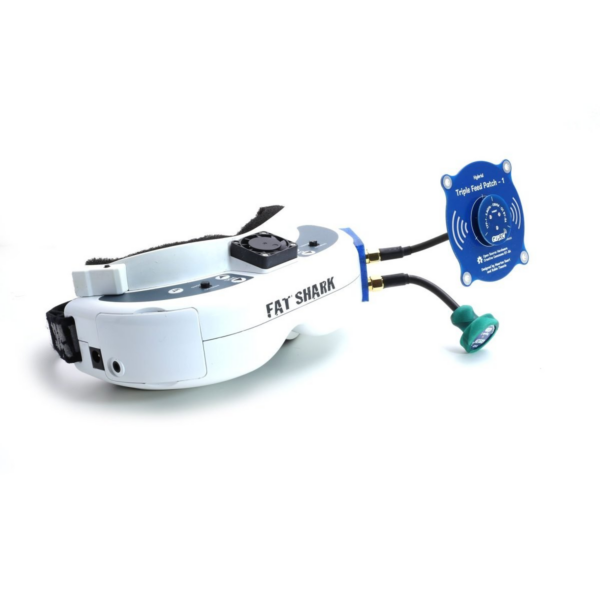

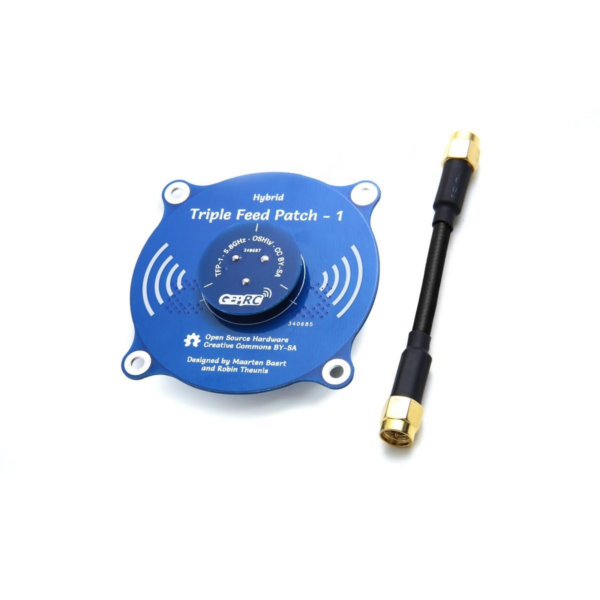

GEPRC Triple Feed Patch-1 – didelio stiprinimo 5,8 GHz kryptinė antena, skirta FPV vaizdo signalo priėmimui. 9,4 dBi stiprinimas ir apskritiminė poliarizacija padeda užtikrinti patikimą signalo priėmimą suderinamose FPV sistemose.
Antenos darbinis dažnių diapazonas siekia 5,47–6,13 GHz, todėl ji apima 5,8 GHz FPV sistemose naudojamą dažnių juostą. 55° horizontalus ir vertikalus pusės galios spindulio plotis leidžia sutelkti signalo priėmimą pasirinkta kryptimi.
Ši antena tinka FPV pilotams, kuriems svarbus geras signalo stiprinimas ir kryptinis priėmimas. Prieš įsigyjant rekomenduojama patikrinti imtuvo jungties tipą ir antenos montavimo galimybes.
Techninės specifikacijos
Parametras
Reikšmė
Gamintojas
GEPRC
Modelis
Triple Feed Patch-1
Antenos tipas
Kryptinė patch tipo antena
Paskirtis
FPV vaizdo signalo priėmimas
Centrinis dažnis
5,8 GHz
Dažnių juosta
5,47–6,13 GHz
Juostos plotis
660 MHz
Antenos stiprinimas
9,4 dBi
Pusės galios spindulio plotis
55° horizontaliai ir vertikaliai
Ašinės elipsės santykis (Axial Ratio)
< 1,3
Atspindžio koeficientas S11
< –20 dB ties centriniu dažniu
VSWR
< 1,22 ties centriniu dažniu
Spinduliavimo efektyvumas
83,5 %

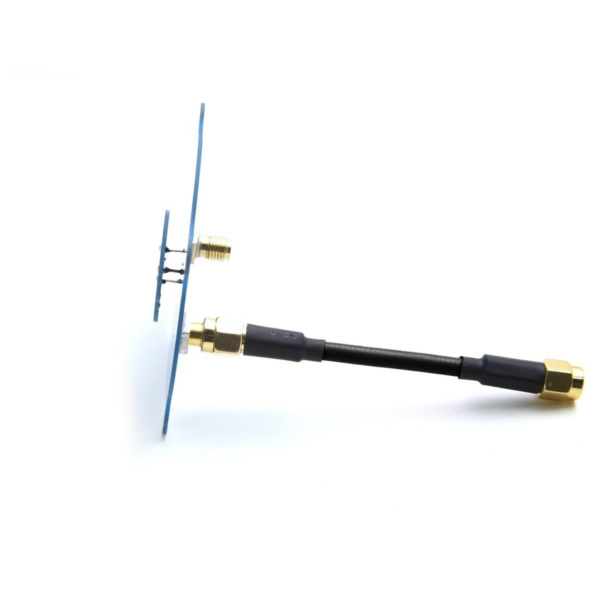

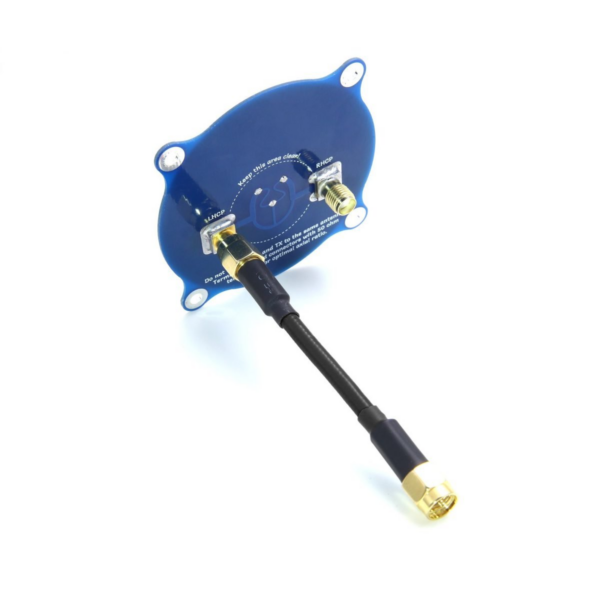

Jungtis
SMA Male
Gamintojo nurodyti matmenys
150 × 150 × 60 mm
Suderinamumas
Tinka FPV vaizdo imtuvams ir kitai įrangai, veikiančiai 5,8 GHz dažnių juostoje ir turinčiai suderinamą SMA Female jungtį.
Prieš prijungdami įsitikinkite, kad jungties tipas ir įrangos dažnių diapazonas atitinka antenos reikalavimus.
